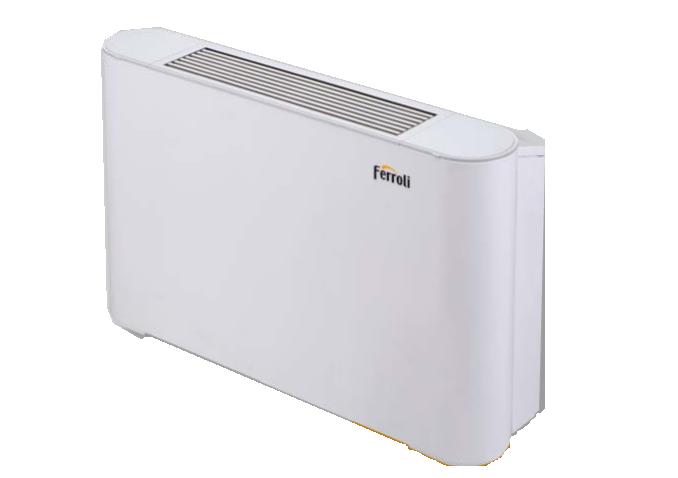

Ventilconvettore Fan Coil Ferroli Jolly Top I Inverter Vm500 7,48 Kw

• Portata aria max/med/min m³/h 790/580/410
• Potenza assorbita max/med/min W 50/25/14
• Potenza sonora max/med/min dB(A) 59/51/43

• LxAxP mm 1240x495x200

Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore DC brushless ad alta efficienza. Caratterizzati da una profondità massima di 200 mm e nella versione con mantello da una linea estetica particolarmente accattivante, si prestano alle applicazioni di riscaldamento
e condizionamento residenziale. Disponibile in 5 grandezze con potenze frigorifere da 1,50 a 5,60 kW e portate d’aria da 255 a 1190 m3 /h. Nella versione standard vengono proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio, nel caso di impianti 4 tubi, una batteria 1 rango supplementare. Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso. Le unità sono installabili sia in posizione verticale che orizzontale

Caratteristiche Costruttive - versioni VM

• STRUTTURA PORTANTE È realizzata in lamiera zincata di adeguato spessore. Nella parte posteriore sono presenti delle asole per il fissaggio dell’apparecchio. Per i modelli senza mantello di copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante

• BATTERIA DI SCAMBIO TERMICO Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per l’aria, mentre nella parte bassa presentano rubinetto scarico acqua*. * Il collegamento idraulico predefinito per la batteria è a SINISTRA. È però possibile girare la batteria e modificarlo a DESTRA (vedi Manuale d’Installazione).

• BACINELLA RACCOLTA CONDENSA optional Realizzata in materiale termoplastico per evitare fenomeni di corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. In particolare, nell’installazione orizzontale la sua forma permette di raccogliere le gocce di condensa che si formano sui collettori durante il funzionamento a freddo. Il foro di scarico è ricavato direttamente dalla bacinella di raccolta condensa e ne permette l’eliminazione durante il funzionamento a freddo. È presente su entrambi i lati della macchina per favorire la rotazione della batteria
• MOTORE VENTILATORE (per versione I) Il motore elettrico è di tipo DC brushless con regolazione continua della velocità ad elevata efficienza ed è direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.


• FILTRO ARIA Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

• MANTELLO DI COPERTURA (solo VM) Realizzato parte in lamiera di acciaio verniciata con polveri epossidiche per garantire alta resistenza alla corrosione e parte in materiale termoplastico anti-UV per garantire resistenza ai raggi ultravioletti. Nella parte superiore sono inserite le griglie per la diffusione dell’aria e lo sportellino per accedere al pannello di controllo, entrambi in materiale termoplastico anti-UV.

• CONNESSIONI IDRAULICHE I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas. È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i collegamenti idraulici sul lato destro.
