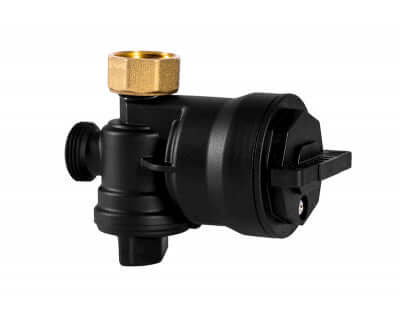

Defangatore Magnetico Sotto Caldaia RBM MAG-NET compatto serie 3892 3/4"
CARATTERISTICHE COSTRUTTIVE
- Corpo porta-cartuccia: Poliammide PA66 + 30% FV
- Cartuccia filtrante: AISI 304
- Tenute idrauliche: EPDM PEROX
Magneti:
- B (Tmax) / B (Tamb)* < 1% (dove Tmax = 130°C, Tamb = 21°C)
- Provato secondo le norme IEC 60404-5 & ASTM A977
- Neodimio
- REN35 B= 11000/12000 Gauss
Attacchi:
- Ritorno impianto: M 3/4’’ Sede piana
- Ingresso Caldaia: Dado girevole 3/4” Sede piana
- UNI-EN-ISO 228
CARATTERISTICHE TECNICHE
- Fluido compatibile: Acqua, acqua + glicole
- Pressione max. esercizio: 3 Bar
- Temperatura di lavoro: 0÷80°C
- Grado di filtrazione filtro standard: 800 µm
RBM mag-net
- Supercompatto
- Sistema di intercettazione incluso
- Elevata efficienza
- Elimina le impurità
- Combatte la corrosione
- Prolunga la vita della caldaia
- Garantisce l’efficienza dell’impianto
DESCRIZIONE PRINCIPIO DI FUNZIONAMENTO
Attraverso la sua azione efficace e costante il filtro magnetico raccoglie tutte le impurità presenti nell’impianto, impedendone la circolazione all’interno di esso, evitando così l’usura e il danneggiamento del resto dei componenti dell’impianto, in particolare circolatori e scambiatori di calore. Mag-net esercita un’azione di protezione continua sulla caldaia
IMPIEGO
È consigliato installare Mag-net sul circuito di ritorno, in ingresso dellacaldaia, per proteggerla da tutte le impurità presenti nell’impianto, soprattutto nella fase di avviamento. Grazie alle dimensioni compatte, trova applicazione sotto-caldaia, negli impianti a uso domestico, dove gli spazi di installazione sono molto ridotti e pertanto un tradizionale defangatore non troverebbe posto.
GRADO DI FILTRAZIONE
Mag-net rimuove le particelle magnetiche e non magnetiche che possono causare danni all’installazione durante il primo giorno di esercizio. Il continuo passaggio del fluido attraverso il filtro durante il normale funzionamento del sistema in cui questo è installato porta gradualmente alla completa rimozione dello sporco.
PRINCIPIO DI FILTRAZIONE:
Mediante un percorso obbligato il fluido è costretto ad attraversare le maglie della cartuccia filtrante (800 µm) ed entrare nella camera di filtrazione.
In questa camera di filtrazione attraverso l’azione contemporanea di:
- cartuccia filtrante (filtrazione meccanica diretta)
- magnete
- scelte progettuali in merito alla sezione camera di filtrazione l’acqua carica di detriti subisce un trattamento di filtrazione.
Per prima cosa l’improvvisa variazione di sezione (la camera di filtrazione ha un diametro maggiore del condotto), rallenta il moto del fluido e di conseguenza la velocità di trascinamento delle particelle in esso sospeso.
Le particelle più grandi vengono fermate direttamente dal filtro meccanico. Il magnete, posto all’interno di un cilindro posizionato al centro della
camera di filtrazione, attrae tutte le impurità con caratteristiche magnetiche.
Flusso in ingresso
Cartuccia filtrante
Magnete
Camera di filtrazione
Flusso in uscita
In questo modo tutti i contaminanti magnetici (residui ferrosi) e non magnetici (alghe, fanghi, sabbia ecc...) presenti nell’impianto vengono trattenuti nella camera di filtrazione. La cartuccia standard in acciaio inox è stata progettata per non esercitare eccessiva resistenza al passaggio del fluido (basse perdite di carico) e agisce per filtrazione meccanica diretta senza pregiudicare il funzionamento dell’impianto di riscaldamento/raffrescamento.
