Caratteristiche Generali
- Marca: Lowara

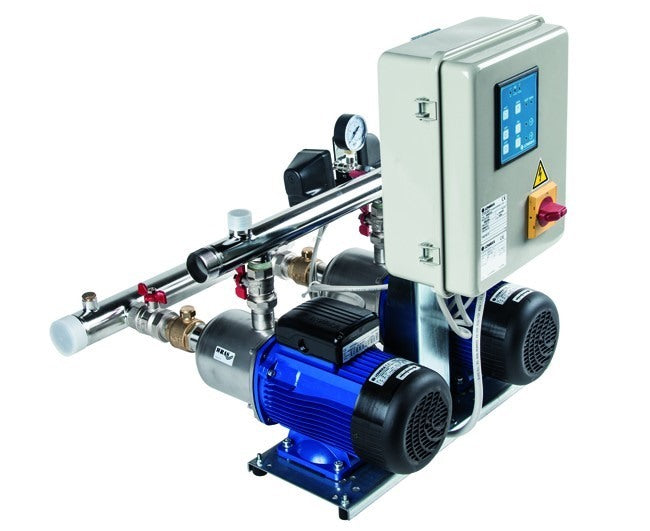

- Codice: GMD 20 RA/5HM06P15T
Scheda Tecnica
Significato del codice prodotto:
- GMD 20: Gruppo a velocità fissa (trifase)
- RA: Con valvola di ritegno lato aspirazione
- 5HM06P15T: Codice dell'elettropompa
- Numero di elettropompe: 2
- Potenza nominale espressa in kilowatt: 1,5 Kw
- Potenza nominale espressa in horse power: 2 hp
Specifiche tecniche per una sola elettropompa
![](https://www.climaconvenienza.it/pimages/FCKeditorFiles/Image/elettropompa.jpg)
Altre Caratteristiche
- Versione del gruppo di pressione: RA (per applicazioni con autoclavi a cuscino d'aria).
Componenti Principali
- Valvole principali d’intercettazione poste in aspirazione e mandata di ciascuna pompa, del tipo a sfera con attacco filettato.
- Valvola di ritegno sul lato di mandata di ciascuna pompa del tipo a molla con attacco filettato.
- Per applicazioni con autoclavi a cuscino d’aria, vengono montate sul lato d’aspirazione ed il gruppo è provvisto di attacco per alimentatore d’aria per tubo flessibile filettato G 1/2“ (serie GMD20..RA).
- Collettore d’aspirazione in acciaio inossidabile AISI 304 con estremità filettate. Attacco filettato per il carico d’acqua.
- Collettore di mandata in acciaio inossidabile AISI 304 con estremità filettate. Presenta attacchi filettati R1" con relative calotte per il collegamento di eventuali vasi a membrana da 24 o 20 litri.
- Manometro e 2 pressostati Manometro e 2 pressostati di controllo posti sul lato mandata del gruppo.
- Raccorderia varia in ottone nichelato, acciaio zincato o acciaio inossidabile a seconda della versione.
- Base di supporto per gruppo pompe e staffa portaquadro in acciaio zincato.
- Quadro elettrico di comando con grado di protezione IP54.
Quadro Di Comando
Quadro elettrico alimentazione trifase, per il comando e protezione di, massimo, due elettropompe trifase, con cassa in lamiera di acciaio e grado di protezione IP54.
Caratteristiche principali:
- Interruttore generale blocco-porta, portafusibili e fusibili, contattori d’avviamento e protezioni termiche tipo salvamotori magnetotermici per protezione di ciascun motore.
- Tensione standard di alimentazione: 3x400Vca +/-10%, 50/60Hz. Su richiesta tensioni non standard, 3x230ca +/-10%, 3x440ca +/-10%, 3x460ca +/-10%, 3x480ca +/-10%, 50/60Hz.
- Trasformatore per circuito ausiliario in bassa tensione; tensione ausiliaria 24Vac.
- Unità di controllo digitale Lowara SM20 (ved. fig.2), che offre le seguenti funzioni:
- Leds di segnalazione: presenza linea (rif.1), intervento protezioni termiche (rif.2), allarme livello per mancanza acqua (rif.3), pompa in funzione (rif.4).
- Tasti (rif.5) e led segnalazione di funzionamento automatico / manuale (rif.6).
- Avviamento, fermata manuale pompe (un tasto per ciascuna pompa) (rif.7).
- Controllo automatico in cascata delle pompe tramite due pressostati (uno per pompa).
- Gestione pompa pilota tramite esclusione della inversione ciclica.
- Funzione di inversione ciclica (escludibile). Permette lo scambio automatico delle pompe ad ogni ciclo di avviamento/fermata.
- Selettori di funzionamento automatico manuale o escluso per ciascuna pompa (interno scheda). Da utilizzare solo in caso di avaria della scheda per garantire il funzionamento della pompa.
- Predisposta per la protezione contro la mancanza d’acqua in alternativa tra: galleggiante, pressostato di minima pressione, contatto esterno oppure sonde ad elettrodi con regolazione della sensibilità.
- Temporizzatore regolabile di ritardo sull’intervento della protezione contro la mancanza d’acqua (interno scheda); regolabile tra 0..30sec.
- Temporizzatore regolabile di prolungamento funzionamento per ciascuna pompa (interno scheda); regolabile tra 0..100sec.
- Predisposta per l’installazione, entro il quadro, di scheda relé (opzionale) per rilancio segnali di: pompa 1, 2 in marcia, modo manuale, allarme termico, allarme mancanza acqua, presenza linea.
- Predisposizione al collegamento dell’abilitazione da contatto esterno o del pressostato per la protezione di massima pressione.
