Caratteristiche Tecniche
- Modello : Small Svasato
- Portata massima : 1300 l/h
- Pressione massima : 10 bar
- Perdita di carico : 0,2 bar
- Grado di Filtrazione : 300 e 800 µm
- Dimensioni : 185x68x85 mm
Dati Installativi
- Diametro tubazione ingresso : 19,05 mm (3/4") M
- Diametro tubazione uscita : 19,05 mm (3/4") F
Materiali
- Raccordi e valvola in ottone nichelato
- Magnete in Neodimio da 12800 Gauss
- Molla in acciaio inox
- Materiale composito nylon fibra di vetro

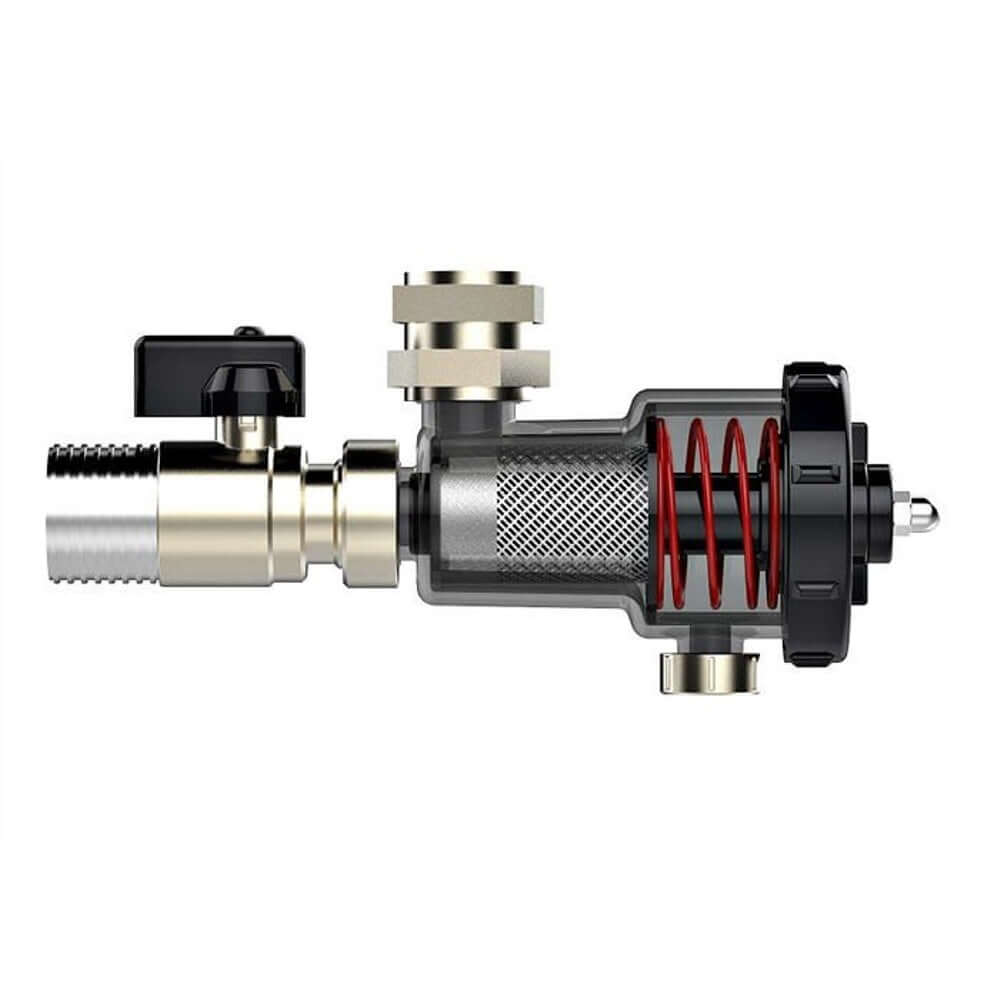

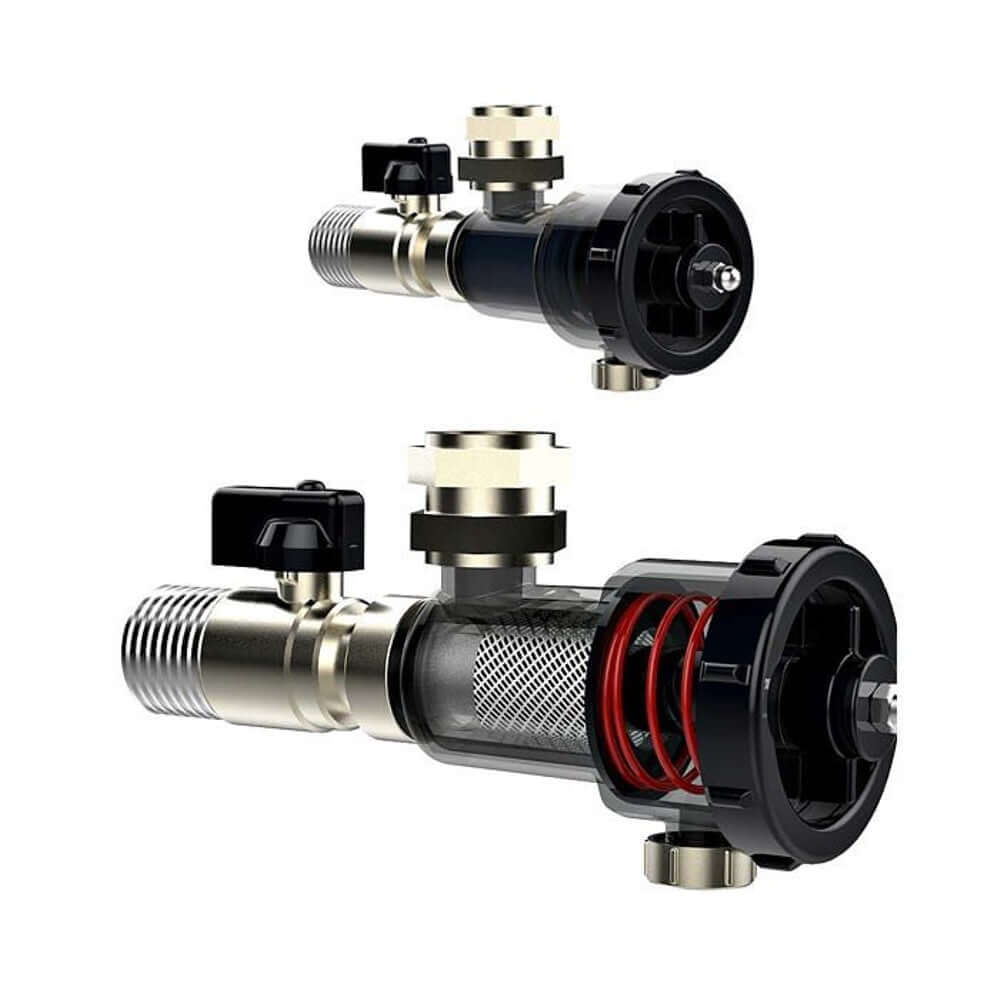

Filtro Defangatore Small Svasato Magnetico

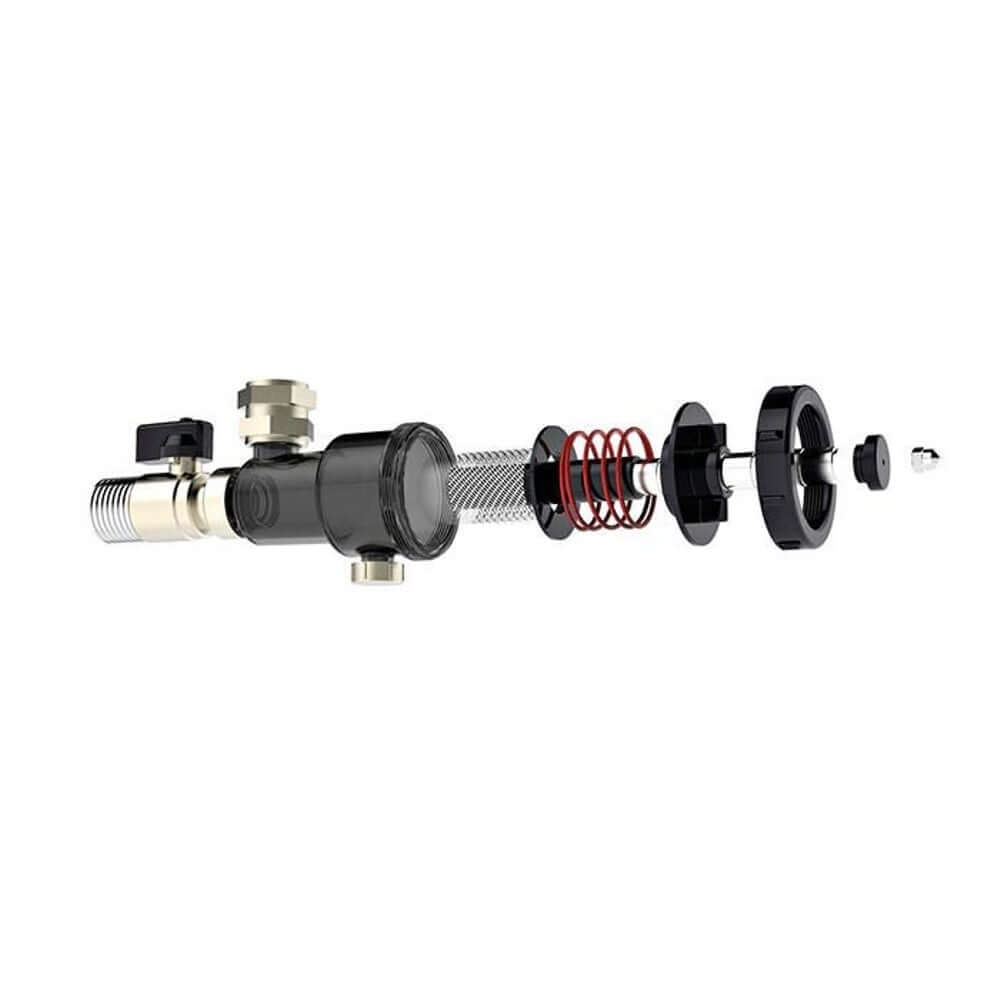

Il defangatore SMALL SVASATO è dotato di una rete interna con doppio grado di filtrazione , 300 e 800 m, ed è in grado di trattenere le particelle circolanti ferrose e non. Le impurità, attraverso un percorso obbligato, vengono raccolte all’interno della cartuccia filtrante, mentre quelle ferrose vengono attirate dal magnete. La particolare struttura del defangatore consente la pulizia del filtro in equicorrente e in controcorrente; la contemporanea estrazione del magnete consente di rimuovere efficacemente tutti i sedimenti attraverso lo scarico. La pulizia può essere effettuata anche ad impianto acceso e funzionante
Installazione
Il defangatore SMALL SVASATO deve essere installato sulla linea di ritorno in caldaia dell’impianto di riscaldamento a monte della pompa di circolazione, con gli attacchi “a squadra” a 90°, ovvero con l’ingresso e il corpo del defangatore orizzontale, l’uscita verticale verso l’alto e scarico verso il basso
Fase Esercizio
L’acqua entra nel defangatore tramite la valvola a sfera ,i sedimenti ferrosi contenuti nell’acqua sono attratti e si depositano sulla superficie del coprimagnete .I sedimenti nonferrosi sono trattenuti dalla rete inox e spinti verso il vano di decantazione. L’anello di separazione non permette ai sedimenti di andare in uscita:si crea una zona di calma . L’acqua, attraversando l’interno della rete inox viene a contatto per tutta la lunghezza del copri magnete
Fase Scarico
La procedura per un corretto lavaggio del defangatore è semplice e consiste nel chiudere la valvola di entrata, rimuoverecompletamenteil magnete , aprire completamente il tappo di scarico e riaprire la valvola di entrata fino a quando non esce acqua pulita. La pulizia della rete inox e dell’intero defangatore è ottimale perché il lavaggio avviene in controcorrente con l’acqua che fluisce dalla caldaia , ed equicorrente attraverso l’ingresso.
Pulizia Straordinaria
E’ possibile effettuare una pulizia totalmente in controcorrente : spegnere momentaneamente la caldaia, chiudere la valvola in ingresso , estrarre il magnete , aprire la valvola di reintegro acqua di impianto e aprire lo scarico del defangatore. Tenere aperto lo scarico fino a quanto l’acqua non uscirà pulita
Garanzia Prodotto : Tutti i prodotti in vendita sul nostro sito sono nuovi ed imballati. La garanzia su questo articolo è 24 mesi dalla data dell'acquisto.
