Caratteristiche Generali
- Marca: Hidro Box
- Codice: 128111
- EAN: 8054602000465
- Modello: HB30M
- Numero piastre: 30
- Numero pompe: 1
Scheda Tecnica
- Pompe: Wilo Para 15/6 SC
- Scambiatore a piastre inox AISI 316
- Modulo: L401 x H412 x P106mm
- Box esterno: L406,5 x H500 x P115mm
- Box incasso: L461 x H532 x P101mm

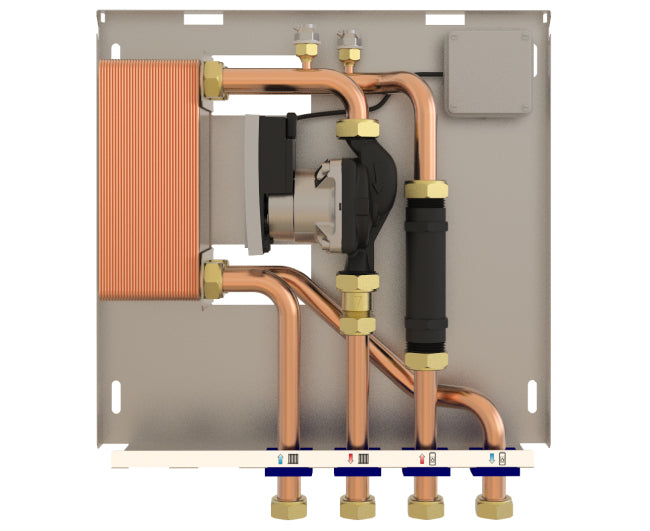

Immagine Del Modulo
ESEMPIO Di Collegamento
Leggenda
- A: Ritorno dall’impianto G¾”
- B: Mandata all’impianto G¾”
- C: Ingresso dal termoprodotto G¾”
- D: Uscita al termoprodotto G¾”
- S1: Sonda per temperature di riferimento
Descrizione
Modulo per la separazione idraulica del circuito di riscaldamento del generatore a combustibile solido (a vaso aperto o chiuso) con altri generatori a vaso chiuso, per evitare di sommare le potenze dei due generatori secondo quanto richiesto dalle norme INAIL (ex ISPESL).
Modulo standard 28 kW/h con scambiatore 30 piastre
Funzionamento
Quando viene acceso il termoprodotto a biomassa, all’interno dell’apparecchio si innalza la temperatura fino a che il fluido all’interno raggiunge una determinata soglia. Raggiunta tale temperatura, il termostato installato sul termoprodotto (o la sonda della centralina) apre il contatto elettrico ed esegue contemporaneamente le seguenti operazioni:
• Avvio del circolatore termoprodotto (solo modelli HB30 e HB40) e del circolatore dell’impianto di riscaldamento;
• Arresto della fonte ausiliaria (caldaia) se in funzione.
Componenti
Il modulo è composto da un supporto in lamiera per l’installazione a parete, uno scambiatore da 30 o 40 piastre, 2 valvole di sfiato, una scatola di derivazione elettrica, tubazioni in rame DN 20 mm, un coperchio in lamiera verniciato, uno o 2 circolatori. Centralina elettronica di controllo opzionale.
